回轉支承公法線怎么測量？測量方法及計算公式

　　回轉支承的公法線就是兩個曲線或曲面過特定點共同擁有的一條垂直的線，是兩個物體接觸點各自曲率中心的連線。其作用主要是為了檢驗回轉支承齒輪齒厚，也是目前測量軸承齒厚的常用方法，那么具體回轉支承公法線怎么測量？下面回轉支承廠家就給大家介紹一下回轉支承公法線的測量方法。
　　

　　一、回轉支承公法線測量方法

　　

　　1、公法線測量原理

　　
　　公法線長度變動△Fw是指在齒輪一周 范圍內，實際公法線長度上限下限之差。
　　
　　公法線平均長度偏差△ Fw是指在齒輪一周范圍內，公法線實際長度的平均值與公稱值之差。
　　
　　測量時，要求測頭的測量平面在齒輪分度圓附近與左、右齒廓相切，因此跨齒數k不是任取得。當齒形角a=20°，齒數為z時，取k=Z/9+0.5的整數(四舍五入)。

　　
　　2、公法線測量方法

　　
　　直齒圓柱齒輪，公法線長度公稱值（W）按下式計算：
　　
　　W=mcosα[π(k-0.5)+zinvα]+2xmsinα
　　
　　α=20°時，W=m[1.476（2k-1）+0.014z
　　
　　式中m代表模數；a代表齒形角；z代表齒數；x代表變位系數；k代表跨齒數。
　　
　　公法線長度公差，是由齒厚公差決定的；齒厚公差，是由齒輪精度、側隙大小決定的。
　　
　　跨齒數K，K = α×Z÷180+0.5 ，計算結果，人為取整數。α，齒輪壓力角，一般都是20。Z，齒輪齒數。在計算公法線W時，需要參數（K-1），可以直接輸入數字k，k=（K-1）。
　　
　　公法線W，W=（k×π×m + S + m×Z×0.014904384）÷ cos20 。其中m是齒輪模數；S是齒輪齒厚。注意齒厚S，齒厚的上限和下限，要分別代入計算，獲得兩個公法線的數值，構成公法線長度的兩個上限值和下限值。上述計算方法，適用于20度壓力角的漸開線齒輪。

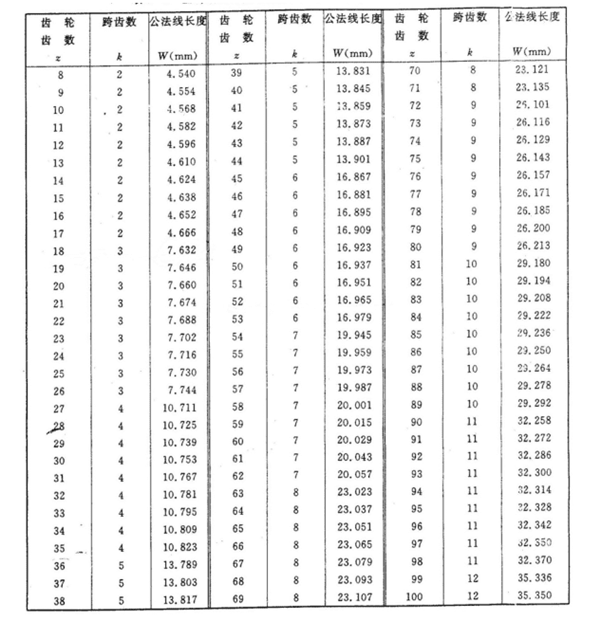

　　回轉支承公法線怎么測量，通常設計人員在工程圖中應該給出公法線的測量尺寸及公差并且根據齒數給出跨測齒數。你也可根據下表算出公法線長度，首先確定你手中齒輪的模數和齒數，按表中的齒數查找對應的公法線長度，然后再乘以模數便得到了實際的公法線長度，需要注意測量齒數也要對應正確。直齒圓柱齒輪公法線長度的公稱值（α=20°時，m=1，x=1）

　　

　　3、公法線測量步驟

　　
　　（1）根據被測齒輪的a，m, z值，按上述公式計算或查表3-1確定被測齒輪的跨齒數k和公法線公稱長度。
　　
　　（2）用標準校對棒或量塊校對所用千分尺的零位。
　　
　　（3）用左手捏住公法線千分尺，將兩測頭伸入齒槽，夾住齒側測量公法線長度，齒輪不動，左右擺動千分尺，同時用右手旋動千分尺套筒，使兩測頭合攏，直到手感到測頭夾緊齒側后，從千分尺的標尺上讀數，此數即為公法線長度。
　　
　　（4）依次測量齒輪上均布的六處公法線長度，記下各讀數。
　　
　　（5）計算公法線長度變動△Fw。取六個測得值中的大值(W_max) 與小值(W_min)
　　
　　之差，即 △Fw=W_ma一W_min

　　（6）計算公法線平均長度偏差△Fw。取六個測得值的平均值W^-與公稱值W之差，即△E_w =`W一W
　　

　　二、回轉支承跨測齒數與公法線長度計算公式

　　

　標準直齒輪公法線長度和跨測齒數簡化計算公式

　　

　　

　　變位直齒輪公法線長度和跨測齒數簡化計算公式

　　

　　
　　目前常用公法線長度來判斷回轉支承齒厚，因其測量時不以齒頂圓為基準，因此不受齒頂圓誤差的影響，測量精度較高并可放寬對齒頂圓精度要求，測量方便，但是多用于中小型軸承齒輪，對大型回轉支承齒輪的測量因受量具限制使用不多。
　　
　　以上就是回轉支承廠家關于回轉支承公法線怎么測量具體方法及測量步驟的分享，希望可以幫到大家，同時，如果大家在回轉支承的安裝、使用或者選型方面有其他問題也歡迎來電咨詢我們，洛陽隆達軸承有限公司是回轉支承廠家，型號全，經驗豐富，歡迎您的來電，我們將竭誠為您服務。
