轉盤軸承的外觀質量檢查及其他驗收標準

時間：2021-10-14 10:18:04 點擊：2396 次來源：洛陽隆達軸承有限公司

　　轉盤軸承的萬貫質量檢查是我們購買軸承檢查軸承質量時直觀能看到并且可以進行把握的內容，那么我們在驗收軸承時應該通過哪些方面判斷軸承的質量很多人可能還不甚清楚，下面小編就給大家介紹一下轉盤軸承的外觀質量檢查及其他驗收標準。
　　

　　一、轉盤軸承的外觀質量檢查標準

　　1、套圈表面不應有缺陷

　　
　　轉盤軸承零件表面不應有裂紋，折疊縫隙、或或夾雜異物，不應有點子即不規則的小穴（黑底）；表面不能出現帶色孔蝕或弧蝕；磨削過程中有未磨掉的黑皮、表面色斑；支撐塊摩擦而在圓周方向造成的毛刺環帶等在表面有明顯破壞；過度磨碎出現的缺陷、凹陷；以及磨削燒傷、彗星痕、砂輪花等從軸承表面可以直接觀察到的劃痕傷痕等。
　　

　　2、關于軸承套圈表面允許存在的缺陷標準

軸承外徑		公差等級	單點	多點
超過	到	公差等級	單點尺寸	點子尺寸	點子數量
	26	5	無	無	無
	26	0、6（6X）	0.2	0.1	2個
26	120	5	0.2	0.1	2個
26	120	0、6（6X）	0.3	0.2	2個
120	200	5	0.3	0.2	3個
120	200	0、6（6X）	0.5	0.3	3個
200	545	5	0.4	0.25	4個
200	545	0、6（6X）	0.6	0.3	4個
545	1000	5	0.5	0.3	5個
545	1000	0、6（6X）	0.8	0.4	5個

　　
　　特別注意，單個表面不允許同時出現多個缺陷，且數量不能超過1個，P4級以上軸承不允許有點子缺陷，點子就是指軸承表面不規則小穴，通常為黑底。
　　

　　3、軸承套圈表面磕碰傷判斷標準

　　
　　軸承表面磕碰傷長軸和短軸之積不能超過下表規定數量，磕碰傷不應有凸起的金屬，同時P4級以上產品不允許有磕碰傷缺陷。
　　

軸承外徑		公差等級	磕碰傷
超過	到	公差等級	長軸X短軸	數量（不超過）
	26	5	無	無
	26	0、6（6X）	無	無
26	62	5	無	無
26	62	0、6（6X）	0.2	1
62	120	5	0.15	1
62	120	0、6（6X）	0.3	1
120	200	5	0.2	1
120	200	0、6（6X）	0.4	2
200	315	5	0.3	2
200	315	0、6（6X）	0.6	2
315	430	5	0.4	2
315	430	0、6（6X）	0.8	2
430	545	5	0.5	2
430	545	0、6（6X）	1.0	3
545	760	5	0.6	3
545	760	0、6（6X）	1.2	4
760	1000	5	0.7	3
760	1000	0、6（6X）	1.4	4

　　4、保持架密封圈表面

　　保持架擋邊表面和密封圈表面不應有擦傷，外徑超過200mm以上的軸承，外圈外圓柱表面距端面軸向倒角做表范圍內允許有磨傷，長度不超過10mm的無感磨傷，深度應不超過套圈寬度變量的數值，P4級以上軸承產品不允許有磨傷。

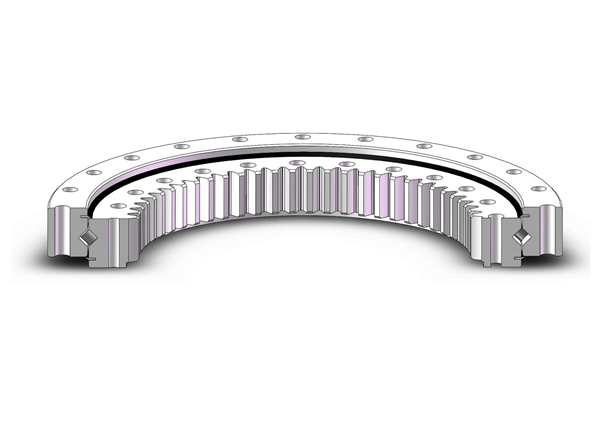

轉盤軸承

　　5、滾子外觀標準

　　
　　滾子工作表面不應有裂紋折疊和夾雜物、腐蝕等表面損傷，具體與套圈表面要求一致。特別需注意的是，直徑20毫米以下的滾子不允許有超過20mm以上的劃傷，劃傷長度不得大于1.5mm，劃傷寬度在0.15mm以下。不能有磨傷和燒傷。和軸承套圈表面要求一致，滾子表面的點子數量也不能超過3個，且單點尺寸不能大于0.1mm。
　　

　　6、軸承密封圈

　　
　　軸承密封圈不得超出軸承端面，且溢膠應清除干凈，工作唇口毛刺高度和寬度不得超過0.05，其他雜質、氣泡等外觀質量規定如下表：
　　

序號	缺陷名稱	要求	密封圈外徑
		超過		50	85	150	300	500
		到	50	85	150	300	500	1000
1	表面氣泡直徑	不大于	0.2	0.2	0.2	0.2	0.3	0.3
1	表面氣泡數量	不多于	1	2	2	3	3	4
2	表面雜質面積mm2	不超過	0.2	0.2	0.2	0.2	0.3	0.3
2	表面雜質數量	不多于	1	2	3	3	3	4
3	表面凹凸高度	不高于	0.2	0.2	0.2	0.2	0.3	0.3
	表面凹凸面積mm2	不超過	0.2	0.2	0.2	0.2	0.5	0.5
	表面凹凸數量	不多于	無	1	2	2	3	4
4	橡膠表面劃痕長度	不大于	0.5	1	2	2	3	4
5	合模錯縫	不大于	0.05	0.05	0.05	0.05	0.1	0.1
6	骨架外露部分劃痕		不允許
7	缺膠		不允許

　　二、轉盤軸承的其他驗收標準

　　
　　我們在驗收時除了對轉盤軸承的外觀質量檢查還要對軸承的包裝、產品合格證、標識、重量尺寸進行檢查具體內容如下：
　　

　　1、包裝

　　
　　（1）外包裝清楚，完整，字跡清晰，流暢，無斷墨模糊現象；
　　
　　（2）外包裝產品標識與產品合格證一致；
　　
　　（3）內包裝完好無破損；外層牛皮紙；內層塑料紙；
　　
　　（4）產品合格證上應注明制造廠名、軸承代號、標準代號、包裝日期、檢驗者、紙張大小，材質與樣本一致；合格證上有防偽碼。
　　

　　2、產品

　　
　　（1）每套軸承上必須有軸承代號，商標號；精度等級，并呈正三角形排列，標識內容完整清晰，且與合格證上的內容一致。
　　
　　（2）軸承重量稱重重量應與封樣軸承重量一致。
　　
　　（3）軸承內外徑、寬度應符合定制標準或國標規定。
　　

　　（4）轉動軸承應靈活運轉并無異常響聲。

以上就是關于轉盤軸承的外觀質量檢查以及其他外觀檢查中需要注意的內容，希望可以幫到大家。此外我們洛陽隆達軸承生產的回轉支承、回轉驅動、直齒驅動等系列產品可以滿足各種精度需求，產品質量過關，如有需要歡迎大家來電咨詢了解。
